Combisafe SMB System S är ett system för tillfälligt fallskydd som med olika infästningar, skyddsräckesstolpar och räckeslösningar. I den här guiden går vi igenom principen för hur ett Combisafe skyddsräckessystem med skyddsräckesstolpar och räckesnät stål monteras.
Detta är en förenklad guide och ska användas som ett komplement till Combisafes fullständiga systembeskrivning och respektive produkts TI-blad.
Innan montering ska en riskanalys och metodbeskrivning göras för installationen. Combisafes skyddsräckessystem uppfyller EN 13374.
Planera installationen innan materialet sätts på plats. Combisafe anger att en riskanalys med metodbeskrivning alltid ska göras för en säker installation. Kontrollera också produkterna före användning och använd inte skadat eller rostangripet material.

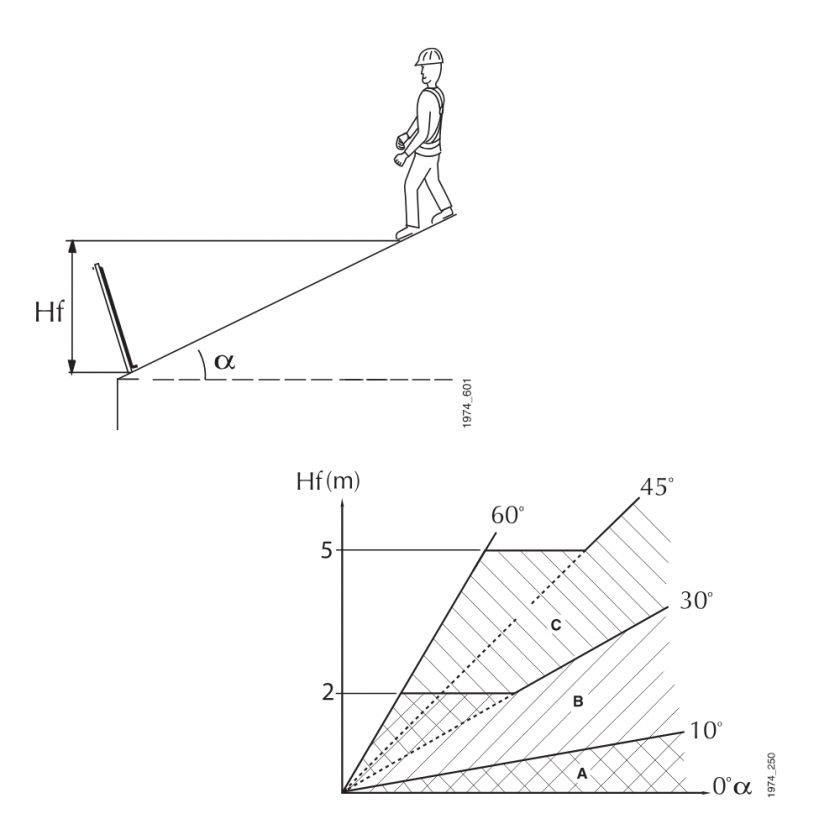

Tillfälliga skyddsräcken delas enligt EN 13374 in i klass A, B och C. Vilken klass som krävs beror bland annat på arbetsytans lutning och möjliga fallhöjd. Välj systemdelar och monteringssätt utifrån den klass som gäller för arbetsplatsen.
.png)
(1).png)
Infästningen är grunden för hela skyddsräcket. Combisafe har flera typer av fästen och vilken som ska användas beror på byggnadsstrukturen, exempelvis betong, balkongkant, bjälklag eller annan konstruktion.
TI-blad för respektive produkt hittar du på produktsidorna under Combisafe fästen. Combisafe hänvisar till respektive produkts TI-blad för fastsättning i byggnadsstrukturer. Följ alltid tillverkarens anvisningar för de fästdetaljer och förankringar som används. Betong- eller träkvalitet, kantavstånd och avstånd mellan fästdetaljer kan påverka hållfastheten.

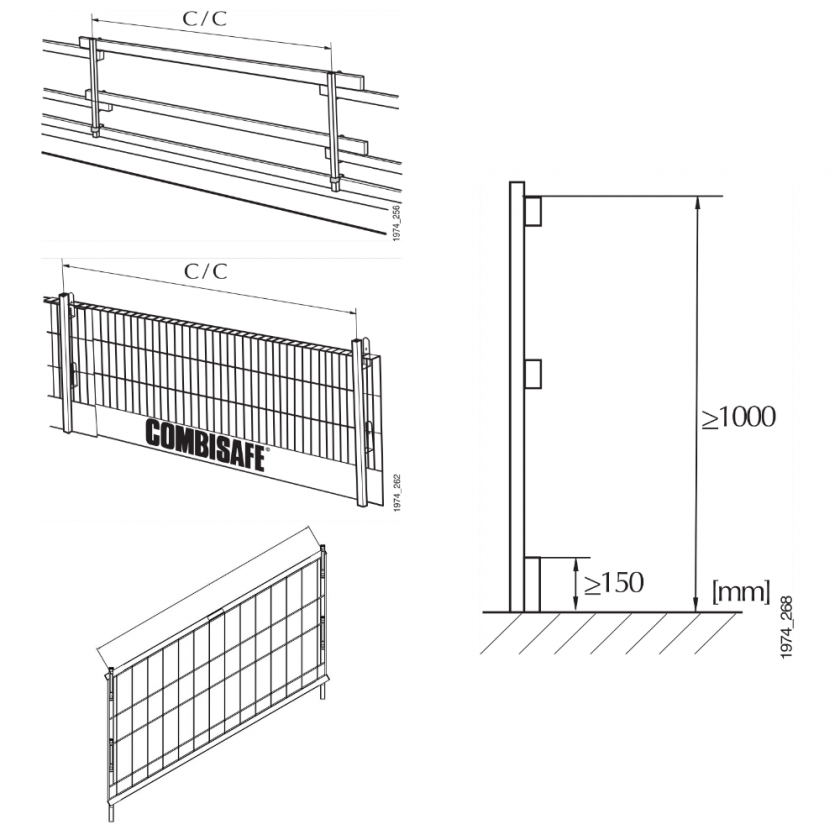

Innan stolparna monteras behöver placeringen planeras utifrån vilket räckessystem som används och aktuell säkerhetsklass. Vilket maximalt c/c-avstånd som är tillåtet varierar beroende på vilket Combisafe räcke som används.
För räckesnät stål anger Combisafe följande maximala c/c-avstånd:

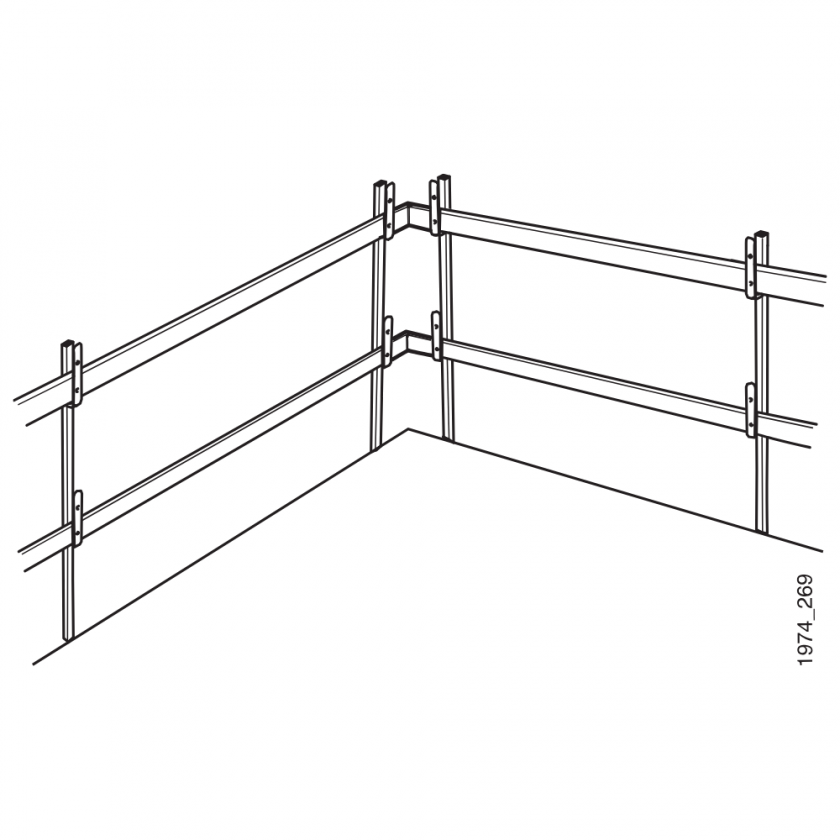

Infästningarna är konstruerade för att ta lasten i en bestämd riktning. Combisafe rekommenderar därför att man alltid använder två stolpar i hörnen, en i vardera riktningen.
.png)
.png)
När infästningen är korrekt monterad är det dags att sätta skyddsräckesstolparna på plats.

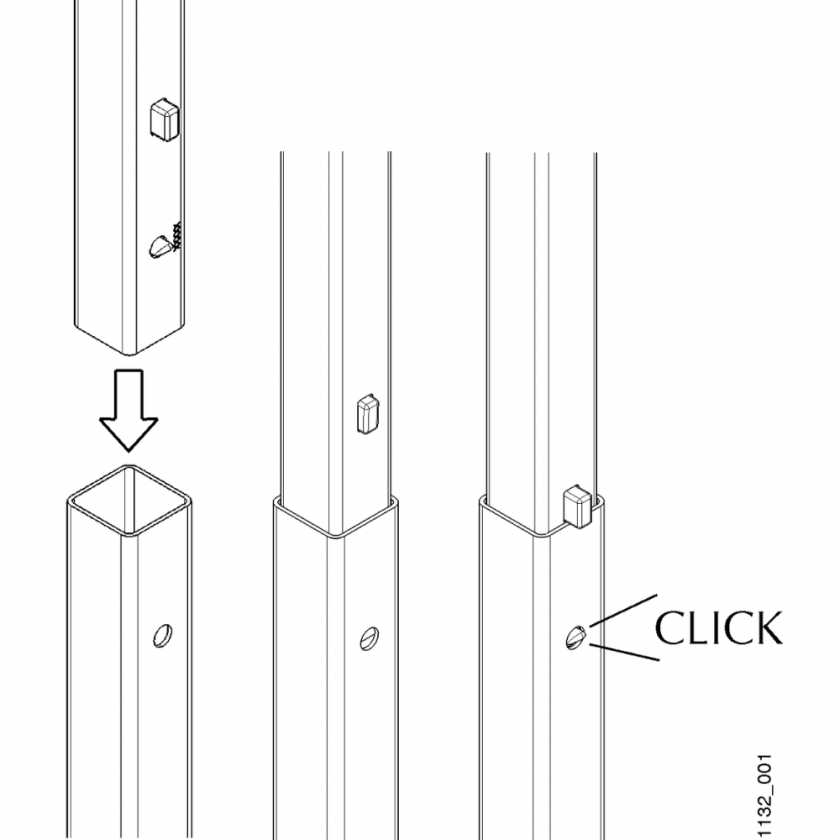

Om stolpförlängare 1242/1245 används ska Combisafe Engineering Service alltid kontaktas för att bekräfta att maximal tillåten last inte överskrids.
.png)

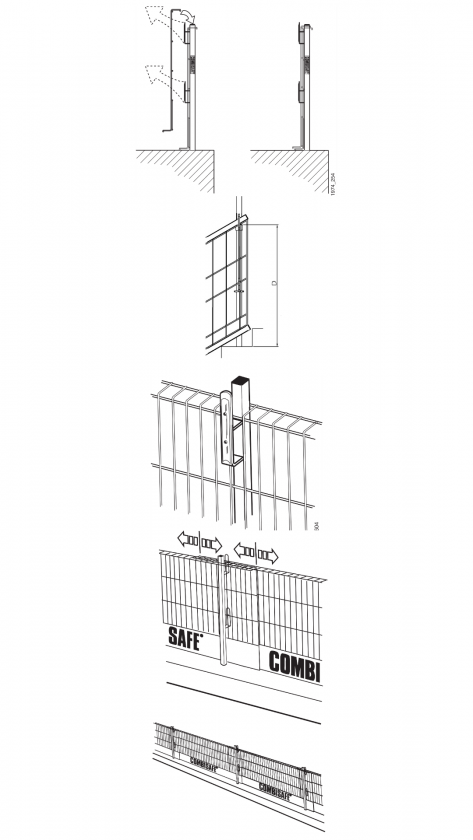

1. Sätt räckesnätet på stolpen genom att trä den bockade delen av räckesnätet över stolpens topp och samtidigt haka det på byglarna.
2. Kontrollera att de horisontella trådarna i räckesnätet är placerade i stolpens byglar.
3. Planera överlappningen. Om ett eller flera räckesnät måste tas bort, t.ex. vid inleverans av material, ska dessa sektioner monteras sist med överlappningarna överst i båda ändar.
4. Skarva räckesnätet genom att lägga det omlott på stolparna. Justera även skyddsräckessystemets längd på detta sätt.
Tänk på vindlasten
Om skyddsräcket täcks med exempelvis ställningsväv eller plywood ökar vindlasten. Förändra inte räckets förutsättningar utan att kontrollera att tillåten vindlast inte överskrids.
Kontrollera att skyddsräcket uppfyller kraven i EN 13374 genom att kontrollera bland annat:
För fullständig checklista, läs den kompletta systembeskrivningen.
.png)
Demontering görs i omvänd ordning mot monteringen. Ta först bort räckesnät, därefter stolpen genom att trycka in Quiclox-knappen och slutligen demontera infästningen från byggnadsstrukturen.
Combisafe skyddsräckessystem är ett flexibelt kollektivt fallskydd som kan anpassas efter olika typer av arbetsplatser och infästningar. För ett säkert montage är det viktigt att välja rätt produkter för aktuell säkerhetsklass, hålla rätt c/c-avstånd och kontrollera att både infästningar, stolpar och räckesnät är korrekt monterade. Skyddsräcket ska även kontrolleras fortlöpande under tiden det används.
Den här guiden är en förenklad översikt. Följ alltid Combisafes aktuella systembeskrivning och respektive produkts TI-blad vid montering.
Är du osäker på vilka Combisafe produkter eller fästen som passar ditt projekt?
Kontakta oss på Ställningsprodukter så hjälper vi dig att hitta rätt lösning.
